電験_送電線No.13_対称座標法による1線地絡事故計算 ( 1 種 送配電−昭和 62年−問題 2 )

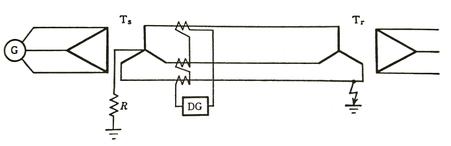

上図に示すような送電端の中性点のみを接地した66kV,60Hz,こう長100kmの三相3線式1回線送電線路がある。



受電端で1線地絡を生じた場合,地絡方向継電器DGを流れる電流(A)を求めよ。



ただし,各部の定数は次の通りとし,その他の定数は無視するものとする。



発電機G:定格電圧11kV,定格容量50,000kVA,正相および逆相リアクタンス各30%



送電端変圧器Ts:定格電圧11/66kV,定格容量50,000kVA,漏れリアクタンス10%



中性点接地抵抗器R:抵抗値250Ω



線路:抵抗0.239Ω/km,作用インダクタンス1.29mH/km,

              3線一括大地を帰路とするインダクタンス(1線当り)5.0mH/km



変流器:各相直列零相接続,変流比1/100



⬇解説は以下の画像をクリック

ダウンロード
送配電-S62-2_問題
送配電s62−2_問題.pdf
PDFファイル 80.5 KB
ダウンロード
送配電-S62-2_解答
送配電s62−2_解答.pdf
PDFファイル 352.6 KB

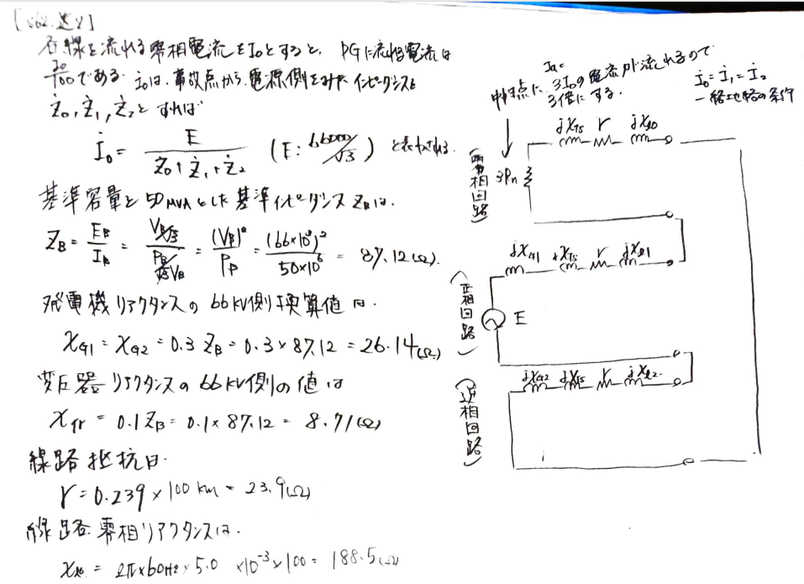

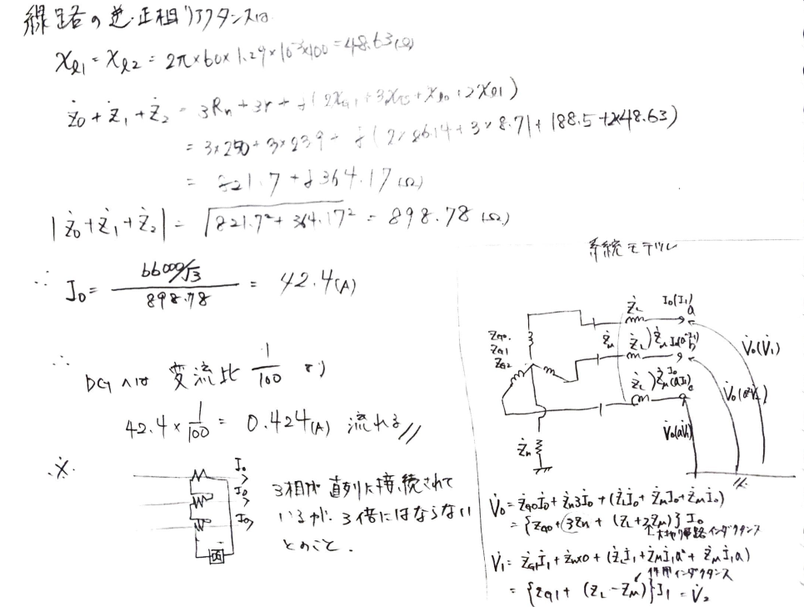

○解答
