電験_自動制御No.2_伝達関数と定常偏差(2種 昭和59年)



上図のようなブロック線図で表される制御系がある。次の問に答えよ。



(1)閉路伝達関数 W(s)=C(s)/R(s)を求めよ。



(2)N=1 なる場合に対して,R(s)=1/sで表されるステップ入力を加えたときの応答 c(t)を求めよ。



(3)N=0 および N=1とした場合について,E(s)の定常位置偏差および定常速度偏差を求めよ。

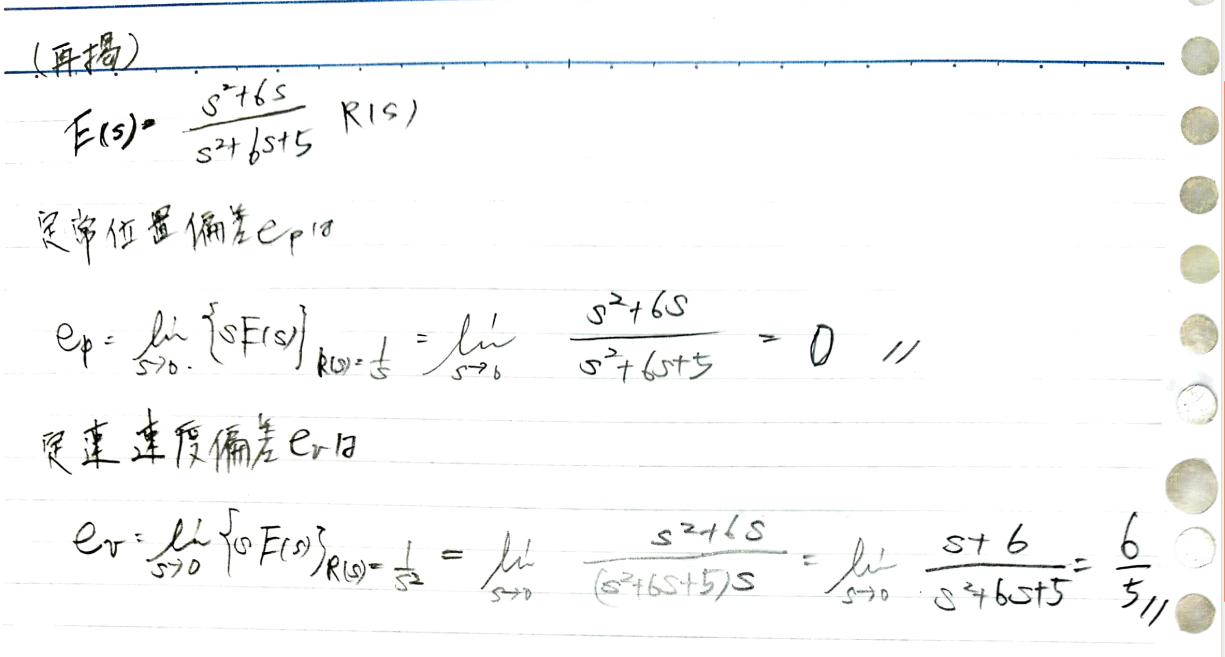

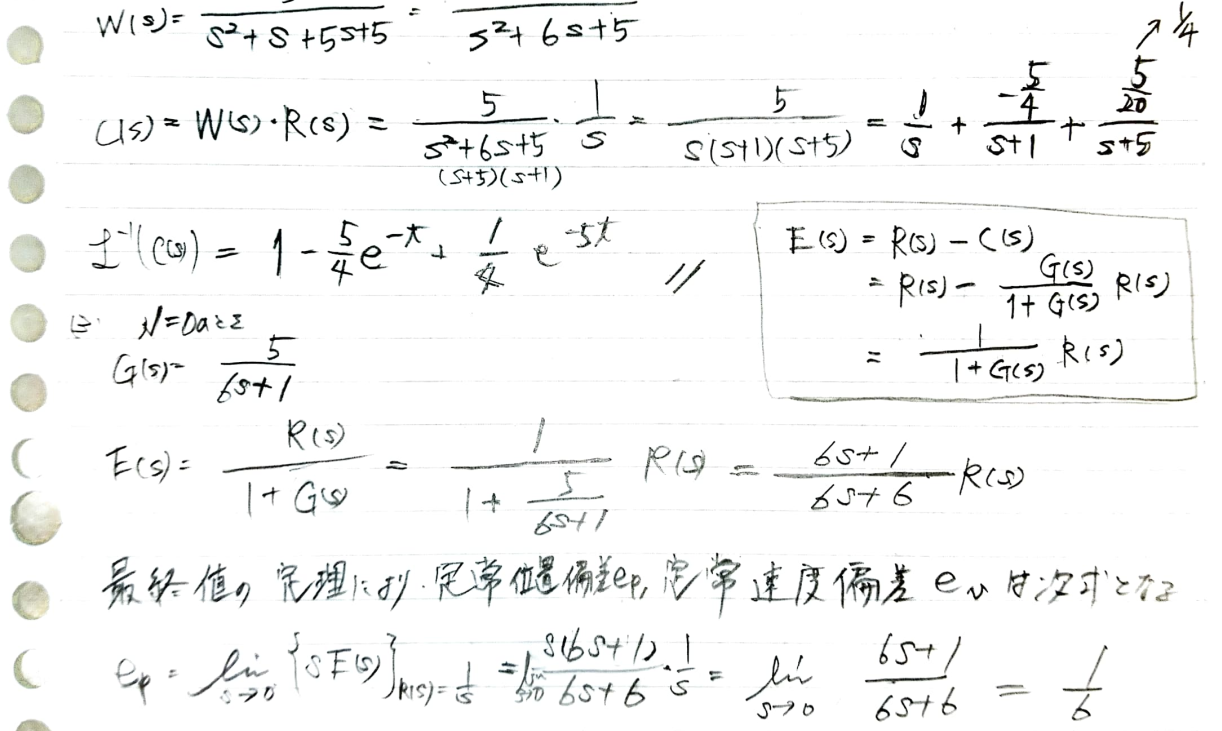

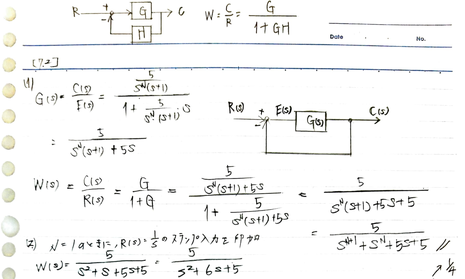

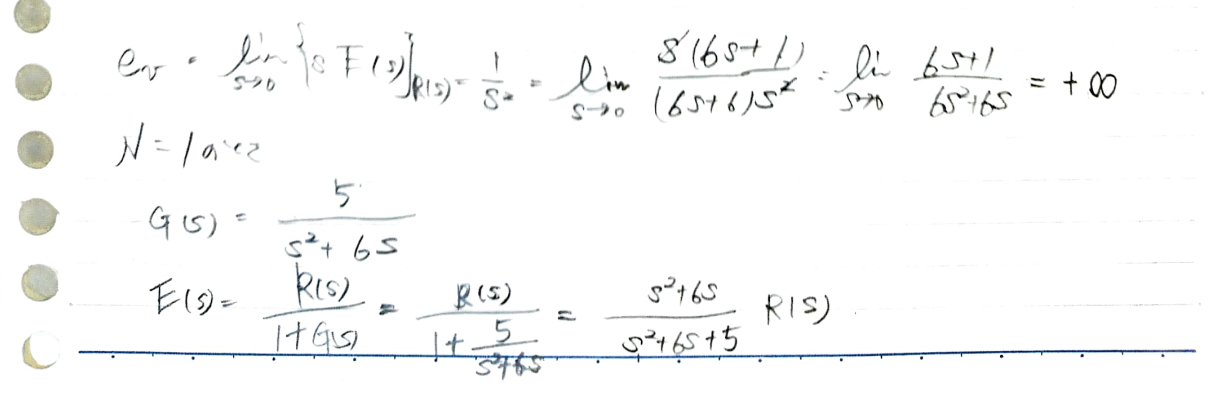

⬇解説は以下の画像をクリック

○解答
