電験_変圧器No.3_変圧器の巻線間の％インピーダンス電圧と単位法による計算（第2種 平成8年）

一次定格容量100kVA，一次定格電圧10kV，二次定格容量および三次定格容量50kVA，二次定格電圧および三次定格電圧100kVの単相三巻線変圧器がある。

各二巻線間の百分率インピーダンス電圧は100kVA基準で，一次と二次間10％，一次と三次間10％，二次と三次間5％であった。次の問に答えよ。

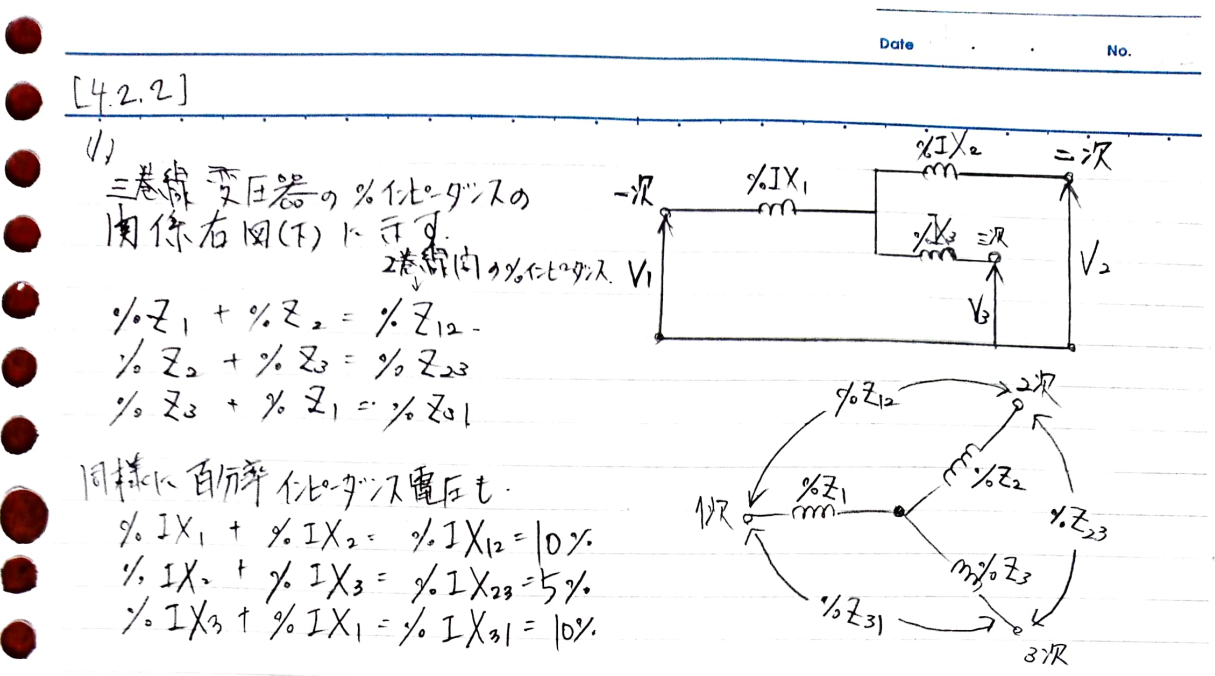

（１）励磁アドミタンスと，抵抗分を無視して三巻線変圧器を右図のように表したとき，各ブランチの百分率インピーダンス電圧％IX1，％IX2，％IX3は，100kVA基準でそれぞれ何％になるか。

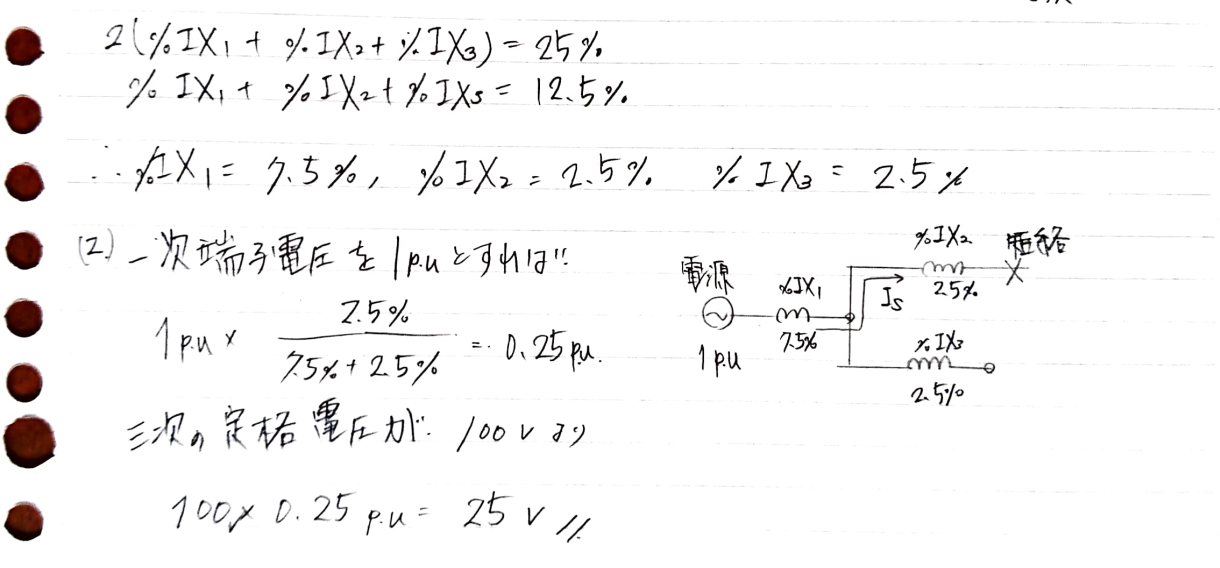

（２）一次端子電圧を定格電圧10kVに保ち，三次端子を開放したまま二次端子を短絡したとき，三次端子電圧はいくらになるか。

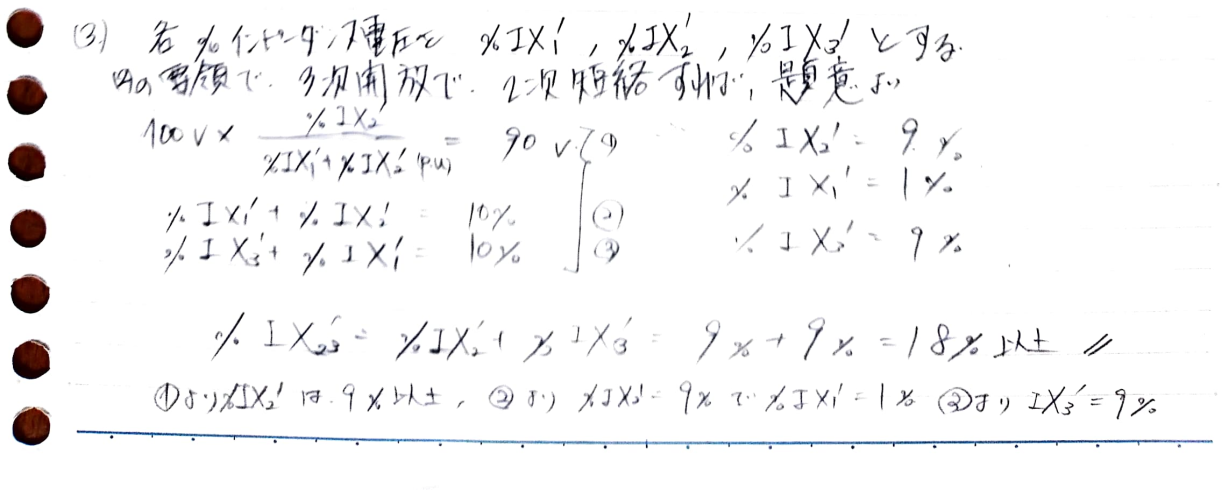

（３）上記（２）で，二次端子を短絡しても三次端子電圧が90V以下に降下しないためには，二次と三次間の百分率インピーダンスを何％以上にすれば良いか。ただし，一次と二次間，および一次と三次間の百分率インピーダンス電圧は10％のままとする。

⬇解説は以下の画像をクリック
