電験_誘導機No.1_巻線形誘導電動機の解法1︰トルクの比例推移(2種 昭和50・45年)

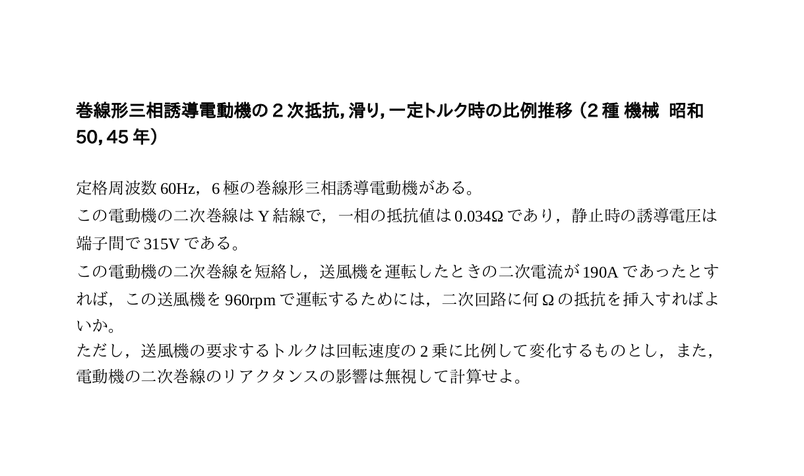

定格周波数60Hz,6極の巻線形三相誘導電動機がある。



この電動機の二次巻線はY結線で,一相の抵抗値は0.034Ωであり,停止時の誘導電圧は端子間で315Vである。



この電動機の二次巻線を短絡し,送風機を運転したときの二次電流が190Aであったとすれば,この送風機を960rpmで運転するためには,二次回路に何Ωの抵抗を挿入すればよいか。



ただし,送風機の要求するトルクは回転速度の2乗に比例して変化するものとし,また,電動機の二次巻線のリアクタンスの影響は無視して計算せよ。

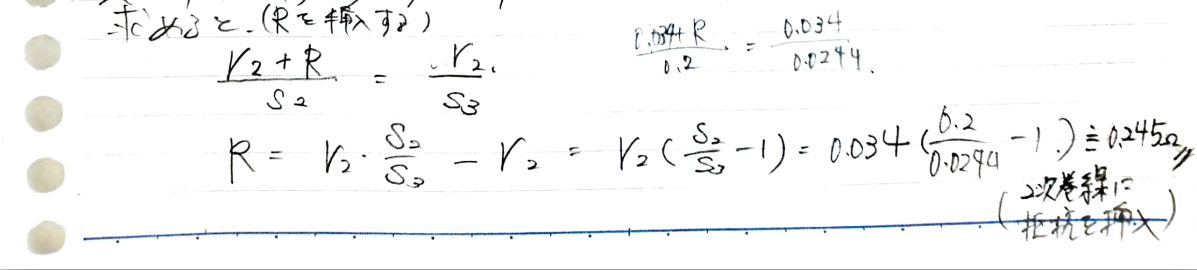

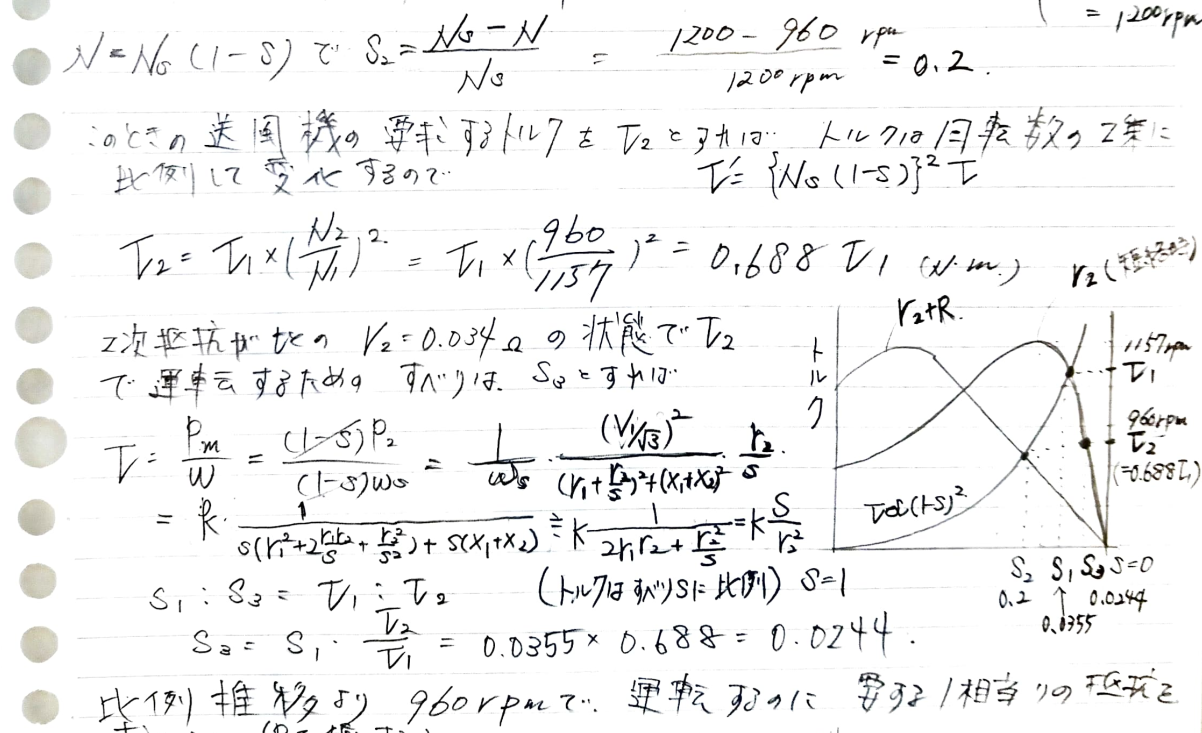

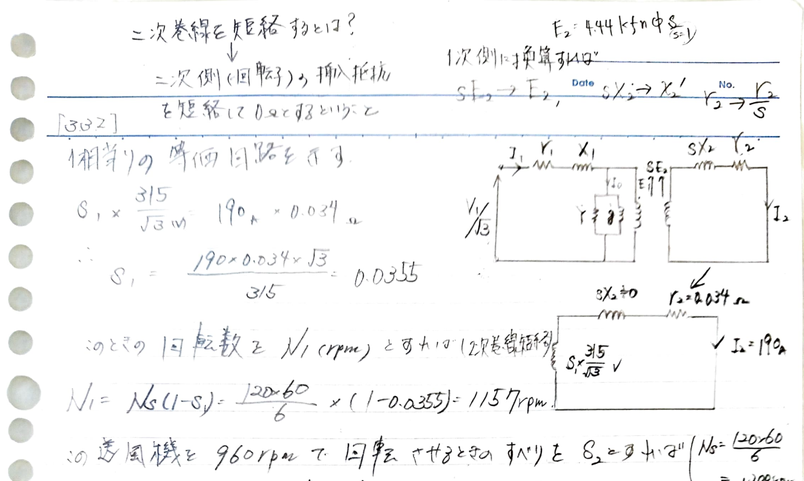

⬇解説は以下の画像をクリック

○解答
