こう長2kmの三相3線式6.6kVの高圧配電線路がある。
送電端の年間最大負荷電流が110Aの場合,最大負荷時における1線当りの損失電力(kW),および線路の年間損失電力量(MWh)を求めよ。
ただし,負荷は全配電線路にわたり平等に分布し,同一の負荷曲線を有するものとし,年間損失係数を0.3,1年間を8760時間とする。また,1線当りの電線の抵抗は,0.93Ω/kmとする。

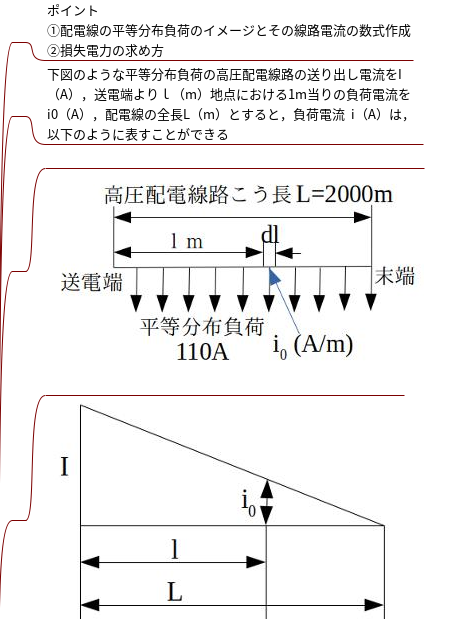

⬇解説は以下の画像をクリック

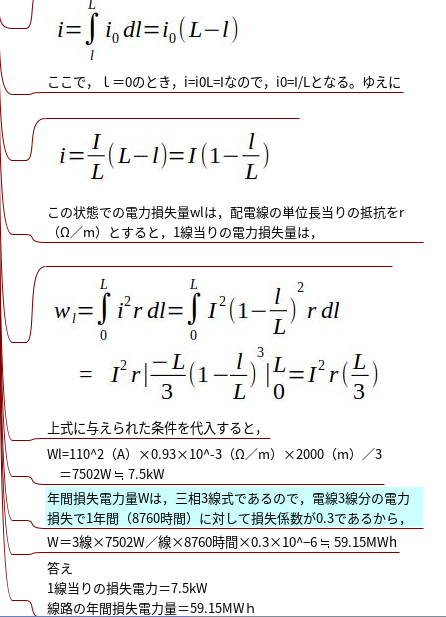

○解答
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s4fd2a02fd7830917/image/i6b7938c9235e228d/version/1617522726/image.png)
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s4fd2a02fd7830917/image/i431ece837c28065a/version/1617522826/image.png)
こう長2kmの三相3線式6.6kVの高圧配電線路がある。
送電端の年間最大負荷電流が110Aの場合,最大負荷時における1線当りの損失電力(kW),および線路の年間損失電力量(MWh)を求めよ。
ただし,負荷は全配電線路にわたり平等に分布し,同一の負荷曲線を有するものとし,年間損失係数を0.3,1年間を8760時間とする。また,1線当りの電線の抵抗は,0.93Ω/kmとする。
⬇解説は以下の画像をクリック
